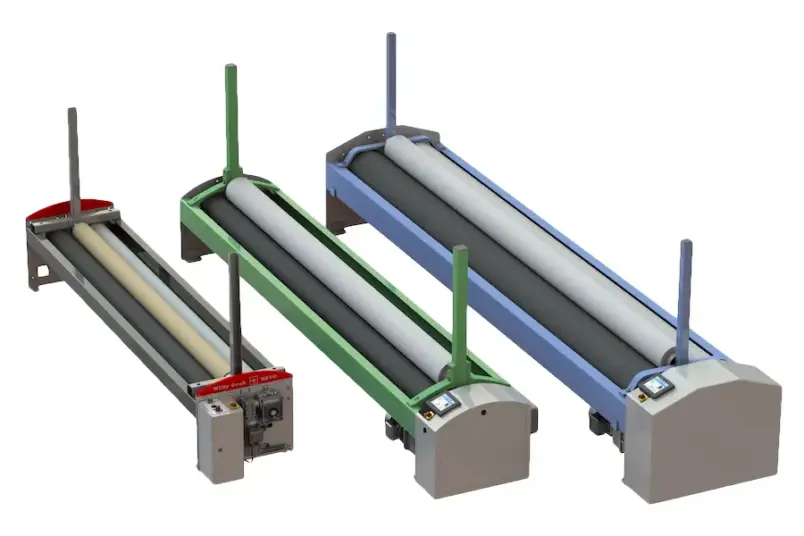

Bei modernen Maschinensteuerungen denkt man heute vor allem an Touchsysteme. Doch es geht auch anders – und manchmal sogar besser. Für das Redesign eines Bedienpanels eines Dockenwicklers entstand eine neue, beleuchtete Folientastatur mit besonders intuitiver Menüführung.
DIE ANFORDERUNG:
Die bisherige Lösung bestand aus einer robusten Schalttafel mit Trägerplatte, mechanischen Tastern, Potentiometern und einer Frontfolie. Diese Einheit war in die Jahre gekommen und sollte komplett überarbeitet werden.
Wichtig war dem Kunden:
- große, gut sichtbare Tasten
- eine einfache, geführte Bedienung
- die Weiterverwendung der vorhandenen Maschinen-Schnittstelle
Der Bediener sollte eindeutig durch das Menü geführt werden, damit Fehlbedienungen ausgeschlossen werden.
UNSERE LÖSUNG:
Bei einem Termin vor Ort präsentierten wir zunächst unsere technischen Möglichkeiten sowie das SideLED-Demoboard. Schon dabei entstanden erste Ideen für ein modernes Redesign der Steuerung. Nach weiteren gemeinsamen Workshops stand fest: Die neue Bedieneinheit wird eine vollständig beleuchtete Folientastatur mit Verschwindeeffekt.

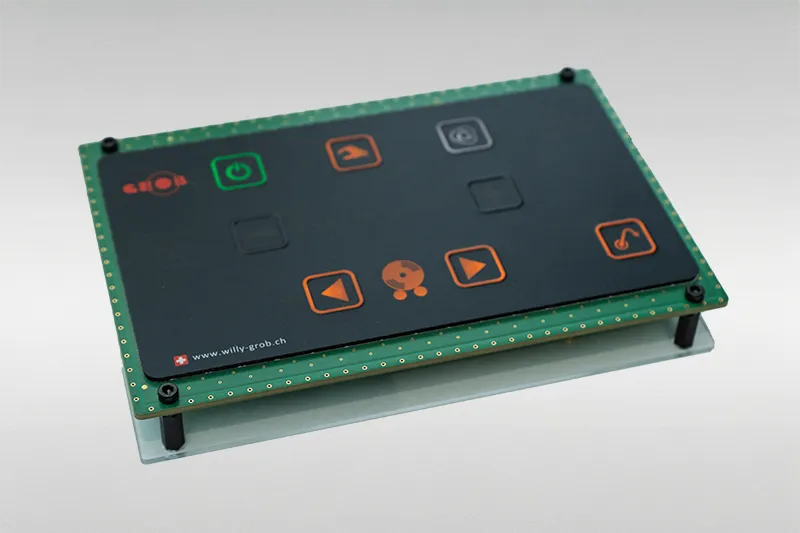

Das Ergebnis ist eine Folientastatur auf einer Leiterplatte mit LEDs und integrierten Elektronikbauteilen. Eine zentrale Anforderung war, dass Automatik- und Manuell-Modus nicht gleichzeitig aktiviert werden können. Dafür entwickelten wir eine eigene Software in Kombination mit intelligenten Beleuchtungseffekten. Die Bedienung funktioniert nun klar und geführt:

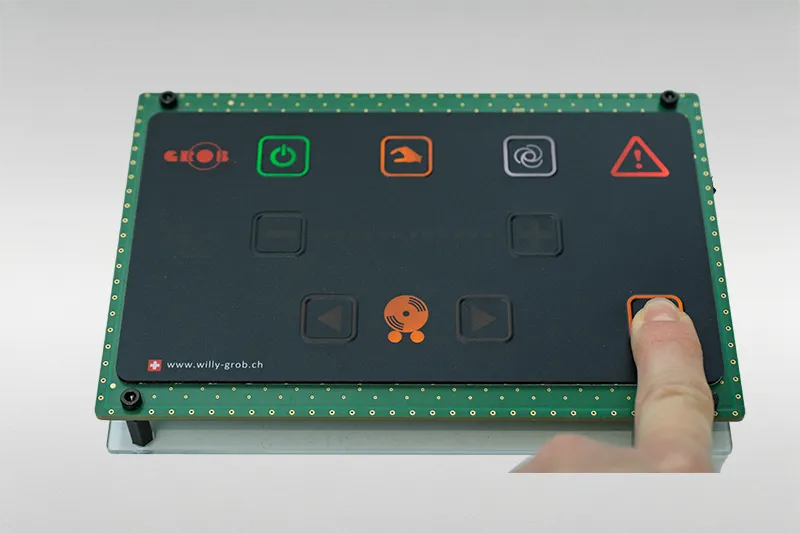

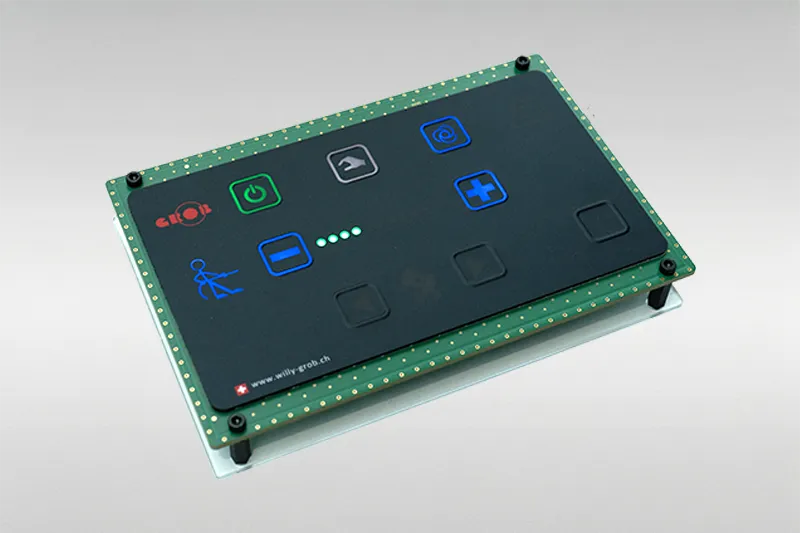

Nach der Auswahl eines Modus werden nur die zugehörigen Funktionen beleuchtet und sichtbar. Alle anderen Tasten bleiben „unsichtbar“. Durch den Verschwindeeffekt erscheinen Symbole erst dann, wenn sie wirklich relevant sind.
Damit die neue Tastatur weiterhin mit der vorhandenen Maschinen-Schnittstelle kommunizieren kann, programmierten wir gemeinsam mit dem Kunden das passende Kommunikationsprotokoll für den bestehenden Frequenzumrichter.
Das Ergebnis ist ein modernes, übersichtliches und fehlersicheres Bedienpanel ohne Touch, aber mit klaren Vorteilen für den Anwender. Die neue Folientastatur verbindet intuitive Benutzerführung, robuste Technik und eine moderne Optik. Ein gelungenes Beispiel dafür, wie sich bestehende Maschinen mit intelligenten Eingabesystemen weiterentwickeln lassen.
Unser nachfolgendes Video zeigt die intuitive Bedienung durch intelligente Nutzerführung in Aktion:

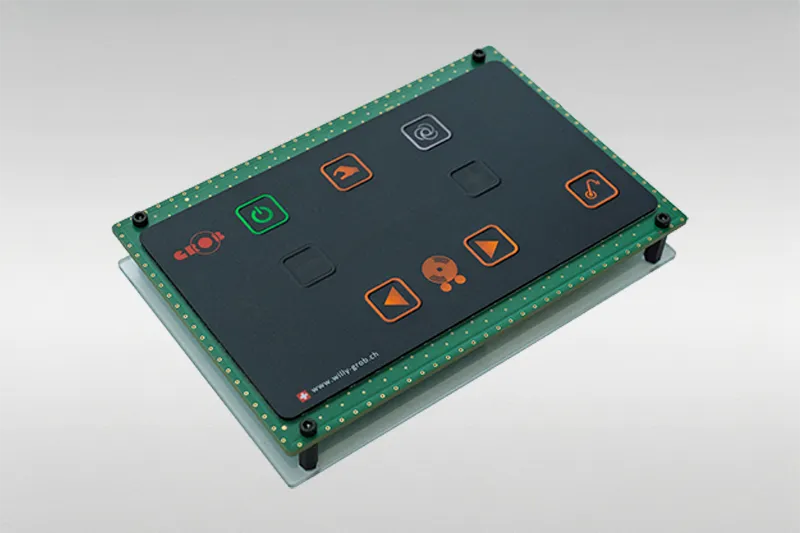

- Nach dem Start erscheinen zunächst zwei Modi: Automatik- und Manuell-Modus
- Modus auswählen und weitere Funktionen werden sichtbar
- Nicht relevante Funktionen bleiben durch den „Verschwindeeffekt“ unsichtbar
- Eine programmierte Software steuert die Menüführung in Echtzeit.
